Cấu tạo ổ khóa smartkey Yamaha là hệ thống bảo mật công nghệ cao trên các dòng xe máy hiện đại. Nắm rõ được từng linh kiện và nguyên lý hoạt động của chúng sẽ giúp bạn vận hành tốt hơn – đảm bảo an toàn hơn. Và có thể khắc phục một số lỗi cơ bản trong quá trình sử dụng xe của hãng này nhanh chóng.
Thợ khóa Tuấn Thịnh với 15 năm kinh nghiệm sẽ phân tích chi tiết toàn bộ cấu trúc cơ điện của hệ thống này. Thiết bị này thay thế hoàn toàn chìa cơ truyền thống, giúp tối ưu khả năng chống trộm và tăng trải nghiệm sử dụng.

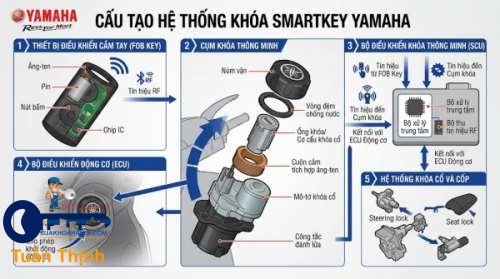

Cấu tạo ổ khóa smartkey yamaha gồm những bộ phận nào
Cấu trúc phần cứng của hệ thống bảo mật này được chia thành bốn thành phần cơ bản liên kết chặt chẽ với nhau.
Thiết bị điều khiển cầm tay Key FOB phát tín hiệu
Bộ khóa thông minh Yamaha sử dụng thiết bị Key FOB làm trung tâm giao tiếp không dây ban đầu với xe. Bên trong vỏ nhựa ABS chống nước là một bảng mạch vi điện tử tích hợp chip phát sóng tần số radio RF cùng bo mạch RFID thụ động. Pin đồng xu mã CR2032 cung cấp nguồn điện 3V hoạt động ổn định trong khoảng thời gian từ một đến hai năm.
Người dùng thao tác qua các nút bấm cơ học mặt điều khiển để bật mở nguồn hoặc tìm xe trong bãi. Khi bấm nút, bo mạch sẽ phát đi dải mã hóa chứa chuỗi ký tự ID duy nhất đã được cài đặt đồng bộ từ trước.
Bộ điều khiển khóa thông minh SCU xử lý trung tâm
Bộ điều khiển khóa SCU đóng vai trò như bộ não điều hành toàn bộ thao tác bảo mật điện tử của xe. Bộ phận này thường được nhà sản xuất giấu kín bên trong mặt nạ hoặc dàn áo xe nhằm tránh sự can thiệp trái phép. SCU chứa vi xử lý trung tâm có khả năng thu nhận sóng vô tuyến, giải mã chuỗi dữ liệu từ Key FOB và lưu trữ mã master ID. Ngoài ra, module này còn chịu trách nhiệm quản lý dòng điện cấp cuộn dây, đèn tín hiệu xi nhan cùng hệ thống còi cảnh báo chống trộm.
Thợ khóa Tuấn Thịnh thường kiểm tra kĩ giắc cắm 21 chân của SCU khi xe gặp sự cố điện, quý khách có thể tham khảo thêm về dịch vụ sửa khóa xe máy tận nơi để xử lý nhanh các vấn đề này.
Cụm núm xoay kèm cuộn nam châm điện Solenoid
Ổ khóa núm xoay Yamaha thay thế hoàn toàn cho ổ cắm chìa kim loại truyền thống trên các mẫu xe đời cũ. Cụm thiết bị này bao gồm ổ xoay nhựa cao cấp an toàn, hệ thống chốt khóa cổ cơ học, hai cặp tiếp điểm đóng ngắt điện nguồn và một cuộn nam châm điện Solenoid. Cuộn Solenoid hoạt động như một công tắc cơ điện linh hoạt: khi không có dòng điện đi qua, ty chốt thép bị lò xo đẩy ra chặn đứng trục xoay của núm.
Chỉ khi nhận được xung điện 12V kích hoạt từ bộ điều khiển, từ trường sinh ra mới hút ti thép lùi về sau, giải phóng hoàn toàn cơ cấu xoay để người lái vặn sang các nấc ON, OFF, LOCK hoặc SEAT.
Bộ vi xử lý ECU cấp lệnh khởi động động cơ
Khóa điện tử Yamaha kết nối trực tiếp tới bộ xử lý trung tâm ECU quyết định việc động cơ xe có được phép khởi động hay không. Dù núm vặn đã được xoay sang vị trí ON điện nguồn mở và toàn bộ hệ thống đèn còi có điện, xe vẫn không thể nổ máy nếu thiếu sự xác nhận từ ECU. Khi nguồn điện chính mở, bộ điều khiển SCU sẽ gửi chuỗi mã xác thực ECM ID tới ECU qua đường truyền dữ liệu nối tiếp.
ECU tiếp nhận dữ liệu, so sánh mã số gốc lưu trữ trong bộ nhớ ROM nội bộ. Nếu hai mã trùng khớp, ECU mới cấp lệnh cho bơm xăng hoạt động và IC đánh lửa tạo tia lửa điện.
Nguyên lý hoạt động của khóa thông minh Yamaha
Hệ thống hoạt động theo quy trình xác thực mã hóa hai lớp khép kín nhằm ngăn chặn triệt để hành vi can thiệp trái phép.
Quá trình nhận diện và đối chiếu mã ID lần đầu
Hệ thống khóa thông minh Yamaha bắt đầu chu trình bảo mật ngay khi người dùng bước đến gần xe và ấn vào núm vặn. Thao tác nhấn núm vặn sẽ làm đóng công tắc kích hoạt Push Switch, gửi tín hiệu đánh thức bộ điều khiển SCU từ trạng thái chờ. Ngay lập tức, SCU phát chùm sóng tìm kiếm tần số thấp để quét thiết bị Key FOB nằm trong phạm vi bán kính khoảng 0.8 đến 1 mét.
Key FOB nhận được tín hiệu sẽ phản hồi chuỗi mã ID cá nhân thông qua sóng vô tuyến RF. SCU tiếp nhận tín hiệu này, tiến hành đối chiếu thuật toán với tập hợp mã ID đã được lưu trữ trong bộ nhớ flash của mình.
Quá trình kích hoạt dòng điện và giải phóng chốt núm
Khóa cơ điện tử lập tức chuyển sang trạng thái sẵn sàng vận hành ngay khi quá trình đối chiếu mã ID ban đầu thành công. Bộ SCU xuất một dòng điện điện áp 12V chuẩn trong khoảng thời gian từ 3 đến 5 giây cấp thẳng vào cuộn dây Solenoid nằm trong cụm ổ khóa. Lực từ trường mạnh mẽ sinh ra lập tức hút ti chốt hãm bằng thép lùi về phía sau, giải phóng hoàn toàn khớp chặn cơ học của trục xoay.
Đồng thời, bóng đèn LED viền quanh ổ hoặc đèn báo hình chìa khóa trên mặt đồng hồ sẽ sáng lên, báo hiệu cho người điều khiển biết núm vặn đã giải phóng và sẵn sàng để xoay.
Quá trình truyền mã bảo mật sang bộ ECU
Khóa núm xoay Yamaha khi được người lái vặn từ vị trí OFF sang vị trí ON sẽ làm đóng hai cặp tiếp điểm đồng bên trong cụm công tắc. Nguồn điện từ bình ắc quy được cấp toàn bộ hệ thống điện phụ, đèn chiếu sáng và bảng đồng hồ trung tâm. Cùng lúc đó, chân truyền dữ liệu của SCU sẽ gửi gói tin chứa mã ECM ID sang cho bộ điều khiển động cơ ECU.
ECU tiến hành kiểm tra dải mã kỹ thuật số này trong vòng vài phần nghìn giây. Nếu đúng mã mã hóa, ECU sẽ mở mạch cho rơ le củ đề, bơm xăng và hệ thống đánh lửa, cho phép người dùng ấn nút START để khởi động máy.
Chế độ tự động khóa an toàn và cảnh báo
Công nghệ khóa thông minh tích hợp các tính năng bảo vệ chủ động để tránh trường hợp chủ xe quên tắt nguồn hoặc bỏ quên xe. Khi người lái vặn núm về vị trí OFF nhưng vẫn bật nguồn Key FOB và bước ra xa quá phạm vi 1 mét, SCU không nhận được tín hiệu hồi đáp sẽ tự động ngắt nguồn Solenoid và đưa hệ thống vào trạng thái khóa.
Trong trường hợp người dùng quên không xoay núm vặn về vị trí OFF mà đã cầm remote đi ra xa, bộ điều khiển SCU sẽ kích hoạt còi báo động kêu liên tục ngắt quãng kết hợp nháy đèn xi nhan để nhắc nhở. Sau khoảng thời gian ngắn không có thao tác, hệ thống tự động ngắt mạch bảo vệ bình ắc quy.
Bảng so sánh thông số kỹ thuật các chi tiết khóa
Các thành phần trong hệ thống khóa thông minh Yamaha được thiết kế với tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo độ bền và tính an toàn cao. Quý khách có thể xem xét các chỉ số thực tế qua bảng tổng hợp chi tiết bên dưới:
Bảng thông số cấu tạo kỹ thuật chi tiết:
- Điện áp hoạt động dao động ổn định từ 3V DC tới 16V DC tùy linh kiện.
- Chuẩn chống nước tiêu chuẩn IP67 bảo vệ bo mạch điều khiển không bị vào nước.
- Sóng giao tiếp vô tuyến đạt tần số chuẩn 433.92 MHz và 125 kHz.
| Bộ phận chi tiết | Điện áp hoạt động | Tần số giao tiếp | Tiêu chuẩn / Chuẩn chống nước | Chức năng cốt lõi |
|---|---|---|---|---|
| Thiết bị Key FOB | 3.0V DC (Pin CR2032) | 433.92 MHz (RF) / 125 kHz (RFID) | Chuẩn chống nước IP67 | Phát mã ID định danh, nhận lệnh bấm tìm xe |
| Bộ điều khiển SCU | 9.0V – 15.0V DC | 433.92 MHz (Nhận) | Vỏ nhựa kín chống ẩm | Quản lý mã ID, điều khiển Solenoid và còi báo |
| Cuộn Solenoid | 12V DC (Dạng xung) | Không áp dụng | Kháng nhiệt tới 120°C | Hút ti chốt cơ học để mở khóa trục xoay núm |
| Công tắc núm xoay | 12V DC – Tải tối đa 15A | Không áp dụng | Chống chập cháy tiếp điểm | Đóng ngắt nguồn điện chính toàn bộ xe |
| Bộ vi xử lý ECU | 10V – 16V DC | Chuẩn Bus nối tiếp Serial Data | Chuẩn đúc keo nguyên khối | Xác thực mã ECM ID, cấp lệnh nổ máy |
Sự cố thường gặp và kinh nghiệm sửa chữa khóa Yamaha
Trong quá trình sử dụng thực tế, người dùng xe Yamaha trang bị Smartkey thường gặp phải một số hỏng hóc đặc thụ cần khắc phục kịp thời.

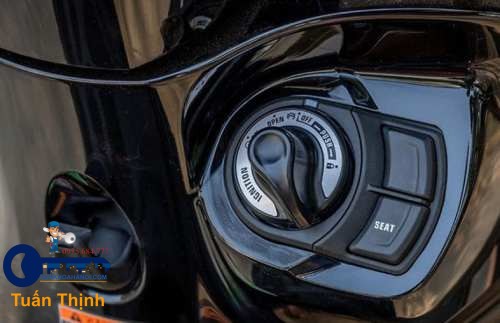

Núm vặn bị kẹt không xoay được sang vị trí ON
Bộ khóa thông minh Yamaha đôi khi gặp tình trạng remote vẫn báo đèn xanh nhưng người dùng nhấn vào núm xoay không thấy đèn ổ khóa sáng và núm bị kẹt cứng. Nguyên nhân hàng đầu thường do ti chốt cuộn Solenoid bị bám bụi bẩn, rỉ sét sau thời gian dài di chuyển dưới mưa dẫn đến kẹt cơ học không thể rút về.
Một nguyên nhân khác là do điện áp bình ắc quy sụt giảm xuống dưới 10.5V, không đủ dòng điện để cuộn dây tạo ra từ trường hút chốt. Thợ khóa Tuấn Thịnh xử lý trường hợp này bằng cách tháo dàn áo, đo điện áp cấp giắc Solenoid, vệ sinh sạch rỉ sét và tra mỡ bôi trơn chuyên dụng vào ti chốt.
Xe không nhận tín hiệu remote Key FOB dù ở gần
Khóa thông minh điện tử không phản hồi khi bấm nút bấm trên chìa khóa thường bắt nguồn từ việc pin CR2032 trong remote bị cạn năng lượng hoặc chân tiếp xúc pin bị oxy hóa. Ngoài ra, việc xe đỗ gần các trạm phát sóng viễn thông, cột điện cao thế hoặc bị nhiễu sóng bởi các thiết bị thu phát vô tuyến mạnh cũng làm gián đoạn đường truyền 433MHz.
Trong một số trường hợp, xe để lâu quá 9 ngày không sử dụng sẽ tự động chuyển sang chế độ ngủ sâu Sleep Mode để tiết kiệm điện. Người dùng chỉ cần nhấn giữ núm xoay khoảng vài giây để đánh thức bộ SCU trở lại trạng thái hoạt động bình thường.

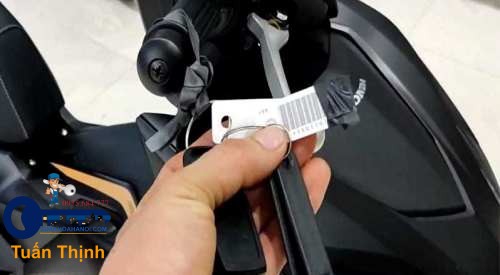

Mất thẻ chứa mã ID và mất toàn bộ chìa FOB
Hệ thống khóa thông minh Yamaha khi bị mất sạch cả hai chìa FOB lẫn thẻ nhựa chứa dãy số ID 6 ký tự sẽ khiến xe hoàn toàn bị “tê liệt”. Nhiều trung tâm chính hãng thường yêu cầu khách hàng thay mới toàn bộ cụm SCU, ECU và ổ khóa với chi phí rất đắt đỏ.
Tuy nhiên, thợ khóa Tuấn Thịnh áp dụng công nghệ đọc mã chuyên dụng trực tiếp từ con chip EEPROM bên trong bo mạch SCU. Chúng tôi có thể khôi phục lại dải mã gốc và lập trình dải mã này sang một chìa khóa Key FOB mới tinh với chi phí tiết kiệm hơn 60% so với việc thay mới toàn bộ linh kiện.
Hiểu rõ cấu tạo ổ khóa smartkey yamaha cùng nguyên lý vận hành của các bộ phận như Key FOB, SCU, Solenoid và ECU sẽ giúp quý khách chủ động hơn khi sử dụng cũng như xử lý các tình huống sự cố bất ngờ. Hệ thống này tuy phức tạp nhưng đem lại sự an toàn vượt trội cho chiếc xe của bạn.
Nếu bạn cần sửa khoá smartkey Yamaha như kẹt núm vặn, hết pin, mất chìa hay cần đọc lại mã ID khẩn cấp, hãy liên hệ ngay với Thợ khóa Tuấn Thịnh. Chúng tôi nhận tư vấn kỹ thuật miễn phí và cung cấp dịch vụ sửa chữa, làm chìa Smartkey tận nơi 24/7 với tác phong nhanh chóng, chính xác và giá cả hợp lý nhất.
