Cấu tạo – nguyên lý hoạt động của khoá cổ xe máy

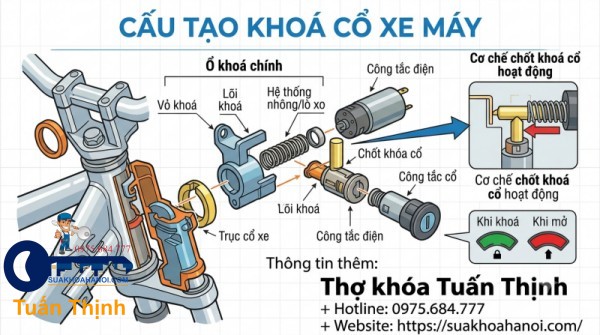

Cấu tạo chi tiết hệ thống khóa cổ xe máy xe điện

Cấu tạo hệ thống khóa cổ xe gồm 3 thành phần cơ bản lắp đặt trực tiếp trên ống cổ lái và khung xe.

Cụm lõi khóa và ty chốt thép giữ cổ xe

Khóa tay lái vận hành nhờ một ty chốt thép đúc liền khối có độ cứng cao. Linh kiện này nằm gọn bên trong thân ổ khóa, di chuyển tịnh tiến ra vào nhờ tác động từ chìa hoặc van điện. Khi người dùng xoay chìa sang nấc Lock, nẫy cam bên trong sẽ gạt ty thép nhô ra ngoài một khoảng từ 12mm đến 18mm.

Ty khóa làm bằng thép gia nhiệt chịu lực cắt trực tiếp lên tới 900 kgf. Bên trong ổ chứa thêm lò xo hồi vị bằng thép không gỉ giúp rút chốt về vị trí cũ khi mở. Bạn có thể xem thêm dịch vụ sửa khóa xe máy giá rẻ để biết thêm cách bảo dưỡng cụm chìa này.

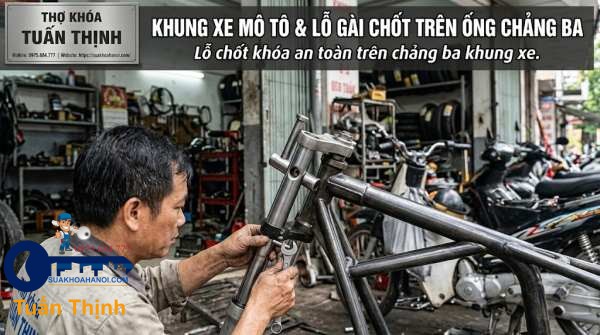

Lỗ gài chốt trên ống chảng ba khung xe

Ổ khóa xe kết nối trực tiếp với một lỗ khoét hình chữ nhật hoặc hình tròn ngay trên trục cổ lái. Lỗ gài chốt được khoét gọt chính xác trên ống thép khung chịu lực của chảng ba xe.

Đường kính lỗ gài thường rộng hơn đường kính ty khóa khoảng 1.5mm đến 2mm nhằm tạo độ rơ kỹ thuật vừa đủ. Khoảng hở này giúp thao tác khóa diễn ra mượt mà, không bị kẹt khi nghiêng tay lái. Khi ty chốt lao chui tợn vào lỗ này, toàn bộ hệ thống tay lái sẽ bị khống chế góc quay hoàn toàn.

Cuộn dây từ solenoid trên hệ thống xe điện

Chốt khóa cổ ở các dòng xe điện thông minh không còn dùng nẫy cơ thuần túy. Chi tiết này được thay thế bằng một cuộn dây từ solenoid kết hợp rơ le điện tử nhận tín hiệu. Khi bấm nút Lock trên Remote, hộp điều khiển SCU cấp dòng điện 12V với cường độ 2A trong thời gian 0.5 giây vào cuộn dây.

Lực từ trường sinh ra hút lõi sắt, giải phóng lò xo đẩy ty thép cắm chặt vào chảng ba. Độ chịu nhiệt của cuộn coil đạt ngưỡng 130 độ C, đảm bảo không cháy hỏng khi vận hành liên tục.

Nguyên lý hoạt động của khóa cổ xe máy điện thực tế

Nguyên lý vận hành chia làm hai dạng chính dựa theo kết cấu ổ khóa cơ học hoặc mạch điều khiển điện tử.

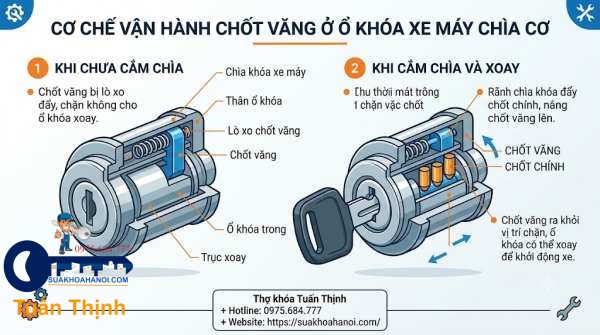

Cơ chế vận hành chốt văng ở ổ khóa chìa cơ

Hệ thống khóa đầu xe loại cơ hoạt động dựa hoàn toàn vào lực vặn cơ học từ tay người dùng. Khi bạn đánh hết lái sang trái và ấn chìa xuống rồi vặn ngược chiều kim đồng hồ, rãnh cam xoay nghiêng sẽ đẩy ty khóa tịnh tiến.

Ty thép vượt qua hành trình 15mm, cắm thẳng vào lỗ khóa trên ống chảng ba. Lực giữ khóa phụ thuộc hoàn toàn vào độ cứng của chốt thép và vách lỗ khung. Để kiểm tra độ an toàn của khóa cơ, bạn hãy tham khảo tài liệu của Cục Đăng kiểm Việt Nam về quy chuẩn an toàn xe hai bánh.

Cơ chế kích xung điện từ ở ổ khóa Smartkey

Chốt gài điện tử hoạt động dựa trên sự phối hợp giữa sóng Radio FSK và van điện từ. Khi người dùng bấm khóa trên Smartkey, bộ thu nhận tín hiệu gửi mã ID về hộp điều khiển trung tâm SCU.

Nếu mã ID trùng khớp, SCU lập tức ngắt tiếp điểm rơ le và cấp xung điện nghịch đảo đến cuộn solenoid. Lực từ trường biến mất trong chớp mắt, lò xo nén bung ra đẩy ty khóa cắm sâu vào cổ xe. Thời gian hoàn tất chu trình khóa chưa tới 0.3 giây, đảm bảo độ chính xác tuyệt đối.

Bảng so sánh thông số kỹ thuật khóa cổ các hãng

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của hệ thống khóa cổ trên một số dòng xe phổ biến:

Sự cố kẹt chốt khóa cổ và cách sửa chữa

Trong quá trình sử dụng, khóa cổ xe có thể gặp phải nhiều sự cố hỏng hóc cơ khí hoặc sự cố mạch điện.

Trục lái xô lệch làm cong nghiêng ty chốt

Tay lái xe bị va quẹt hoặc ngã đổ thường làm chảng ba bị lệch tâm từ 2 đến 3 độ. Sự xô lệch này làm cho lỗ gài trên khung xe không còn nằm thẳng hàng với đường đi của ty chốt khóa.

Khi bạn cố tình vặn chìa, ty thép sẽ đâm lệch vào mép lỗ, gây cong vênh trục chốt và kẹt cứng. Thợ khóa Tuấn Thịnh giải quyết bằng cách dùng vam thủy lực cân chỉnh lại chảng ba, sau đó doa nhẹ mép lỗ gài 0.5mm và mài vát góc 15 độ đầu ty khóa để chốt sập vào mượt mà.

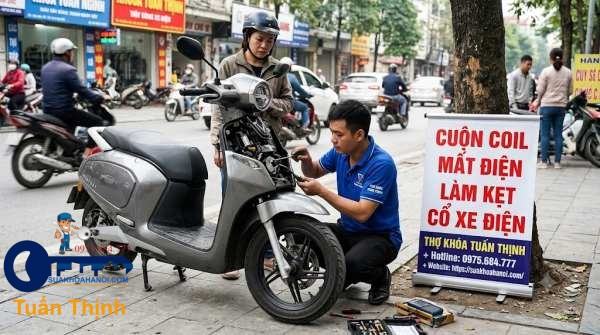

Cuộn coil mất điện làm kẹt cổ xe điện

Công tắc hành trình hoặc cuộn dây solenoid bị tụt áp ắc quy dưới 10.5V sẽ khiến khóa cổ điện tử đóng đông cứng. Lúc này, cuộn dây từ không đủ lực để rút chốt thép ra khỏi chảng ba dù bạn đã bật remote.

Khi gặp tình trạng này, thợ khóa sẽ dùng dây câu nguồn dự phòng 12V kích trực tiếp vào 2 pin tín hiệu của SCU dưới yếm xe. Dòng điện cưỡng bức sẽ làm cuộn coil co lại, rút ty khóa lên ngay tức thì mà không gây hư hại đến linh kiện điện tử.

Dầu mỡ khô cứng làm kẹt ruột lõi khóa

Hộp điều khiển SCU hay ruột khóa cơ sau 3-5 năm sử dụng đều bị bám bụi bẩn và khô mỡ mạ kẽm. Bụi đường kết hợp với nước mưa làm lò xo hồi vị bị gỉ sét, giảm 60% lực đàn hồi.

Ty khóa không thể thụt hết vào bên trong khi mở, dẫn đến hiện tượng kẹt sương cổ xe khi di chuyển. Chúng tôi xử lý bằng cách xịt chất tẩy gỉ RP7 làm sạch cặn bẩn, sau đó tra mỡ chịu nhiệt mạ kẽm Li-ion vào toàn bộ ổ bi và rãnh trượt ty chốt.

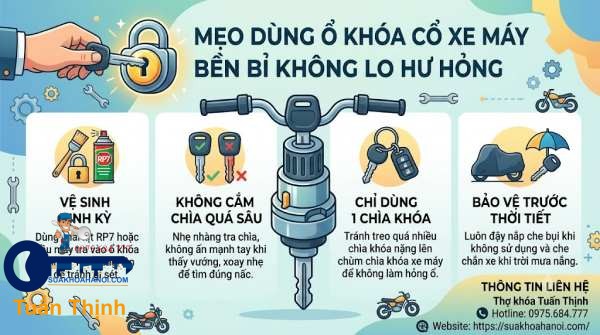

Mẹo dùng khóa cổ bền bỉ không lo hư hỏng

Trục chốt khóa cổ sẽ hoạt động ổn định trên 10 năm nếu bạn tuân thủ các nguyên tắc vận hành cơ bản. Đầu tiên, hãy luôn lắc nhẹ tay lái qua lại từ 5 đến 10 độ trước khi xoay chìa khóa hoặc bấm nút Smartkey. Thao tác này giúp giải phóng hoàn toàn lực ép cơ học giữa ty khóa và thành lỗ chảng ba.

Thứ hai, không bao giờ cố tình bẻ mạnh tay lái khi xe đang ở trạng thái khóa cổ để tránh làm cong ty thép. Định kỳ 6 tháng một lần, bạn nên xịt dung dịch mỡ bảo vệ vào khe ổ khóa để chống oxy hóa lò xo. Nếu phát hiện khóa cổ bị kẹt hoặc khó vặn, hãy gọi ngay dịch vụ sửa khóa chuyên nghiệp chứ không nên dùng búa đập.

Thợ khóa Tuấn Thịnh luôn sẵn sàng hỗ trợ kỹ thuật và xử lý mọi sự cố khóa cổ xe tận nơi nhanh chóng.
