Cấu tạo khóa điện tử hiện đại mang lại sự an tâm tuyệt đối cho ngôi nhà với hệ thống cảm biến vân tay, thẻ từ, bảng mạch điều khiển và chốt khóa cơ học được thiết kế thông minh. Khi sử dụng sản phẩm trong Danh mục khóa cửa điện tử, người dùng dễ dàng quản lý quyền truy cập, tận hưởng sự tiện lợi từ công nghệ nhận diện tiên tiến, đồng thời đảm bảo an toàn nhờ chất liệu hợp kim cao cấp và lớp vỏ ngoài chống nước.
Bài viết này từ Thợ khóa Tuấn Thịnh sẽ giúp bạn hiểu rõ từng bộ phận của ổ khóa thông minh, nguyên lý hoạt động cũng như những ưu điểm nổi bật về bảo mật, xử lý sự cố và bảo trì định kỳ. Từ nguồn điện đến bảng điều khiển, tất cả đều phối hợp chặt chẽ để tạo nên một hệ thống an ninh tối ưu. Đặc biệt, các liên kết cảm biến, quy trình xử lý tín hiệu và công nghệ tự động khóa sẽ mang lại giải pháp an ninh toàn diện, đáp ứng nhu cầu bảo vệ tài sản cho mọi gia đình.
Cấu tạo khóa điện tử và các bộ phận chính
Tổ hợp khóa điện tử gồm phần vỏ, nguồn nuôi, bảng mạch, cảm biến và cơ cấu chốt phối hợp nhịp nhàng.
Phần thân vỏ ngoài
Vỏ thường làm từ hợp kim kẽm đúc hoặc inox 304, dày khoảng 1,5–2,0 mm, phủ sơn tĩnh điện 60–80 µm để chống mài mòn và trầy xước. Mặt trước có kính cường lực bo mép, dày 1,5–2 mm giúp bảo vệ màn số và cảm biến chạm. Lớp gioăng silicone kín khít đạt mức chống bụi nước tương đương IP54–IP65 cho lắp đặt ngoài hiên có mái che.
Bề mặt vỏ chịu tia nắng và mưa nhẹ nhờ lớp phủ chống tia cực tím, hạn chế bạc màu sau vài năm sử dụng. Khung xương trong được gân tăng cứng để giảm biến dạng khi chịu lực cạy. Nhiệt độ làm việc phổ biến từ −10 đến 60 °C, phù hợp khí hậu nóng ẩm.
Tại các gá bắt vít, nhà sản xuất dùng ống ren thép hoặc bệ đỡ kim loại để tăng lực siết, giảm biến dạng gỗ/nhôm cửa. Khoang vỏ chia ngăn tách mạch với mô tơ giúp chống nhiễu và dễ bảo dưỡng. cấu tạo khóa điện tử nhờ đó bền chắc, an toàn và ổn định.
Nguồn điện và hệ thống cấp điện
Khóa thường dùng 4–8 pin kiềm cỡ AA, cho khoảng 6–12 tháng với tần suất 10 lần mở/ngày; bản dùng pin sạc có mạch bảo vệ quá xả, quá sạc và quá dòng. Khi pin yếu (dưới ~20%), khóa phát âm báo và hiển thị cảnh báo để kịp thay.
Mạch cấp nguồn tích hợp bảo vệ ngược cực và chống đoản mạch, dòng nghỉ chỉ 20–40 µA giúp tiết kiệm pin; khi kích hoạt mô tơ dòng có thể 60–120 mA trong thời gian ngắn. Nhiều mẫu hỗ trợ cổng sạc khẩn cấp 5 V hoặc tiếp điểm 9 V ngoài để mở khi hết pin.
Một số phiên bản có bộ tích trữ năng lượng tạm thời (tụ dung lớn) giúp mô tơ hoàn tất hành trình ngay cả khi pin chập chờn. Tiếp điểm pin dùng lò xo mạ niken nhằm giảm oxy hóa trong môi trường ẩm.
Bảng mạch điều khiển trung tâm
Trung tâm xử lý là vi điều khiển 32 bit, tốc độ đủ để nhận dạng trong khoảng 0,3–0,8 giây và quản lý 100–300 hồ sơ người dùng. Mạch tách riêng phần công suất điều khiển mô tơ qua driver để ổn định điện áp và giảm nhiễu.
Đường tín hiệu cảm biến đi qua bộ lọc nhiễu và chống tĩnh điện (chịu phóng tĩnh điện mức ±8 kV không khí), giúp thao tác chạm ổn định khi thời tiết khô hanh. Mạch còn bố trí linh kiện chống quá áp 2 kV hạn chế hỏng do sét lan truyền.
Dữ liệu truy cập được mã hóa nội bộ và lưu trong bộ nhớ, hạn chế truy cập trái phép; nhật ký mở cửa có thể ghi tối thiểu vài chục sự kiện gần nhất. Bo mạch phủ lớp chống ẩm để làm việc ổn định trong môi trường ẩm ướt.
Cảm biến vân tay, thẻ từ và mã số
Cảm biến vân tay loại bán dẫn cho độ phân giải cao và chống giả nhờ đọc chi tiết rãnh da; dung lượng thường 100–200 vân tay gia đình. Tốc độ nhận dạng dưới nửa giây, tỉ lệ sai thấp giúp thao tác tự nhiên.
Đầu đọc thẻ hoạt động ở dải tần 13,56 MHz, tương thích thẻ phổ biến, khoảng cách nhận 2–5 cm; thẻ có mã riêng, có thể thêm/xóa nhanh trong quản lý người dùng. Mã số hỗ trợ 4–12 ký tự và có chế độ chèn số ảo để chống nhìn trộm.
Nhiều mẫu có cảm biến hiện diện và chống phá; khi bị dò phá, khóa phát còi 70–80 dB và vô hiệu hóa tạm thời 1–3 phút. Đèn nền tự động sáng khi chạm, giảm sai thao tác vào ban đêm.
Thân khóa, tay nắm và cơ cấu chốt cơ học
Cụm chốt chính dùng thép không gỉ 304, then chốt đường kính khoảng 18 mm, hành trình 20–25 mm bảo đảm ăn sâu vào khung cửa. Hộp số kim loại truyền lực từ mô tơ cho mô men khoảng 30–40 N·cm để đóng/mở ổn định.
Tay nắm xoay có cảm biến vị trí để phân biệt kéo mở hợp lệ và kéo cưỡng bức; khi cửa khép, chốt lưỡi gà định vị trước rồi chốt chết khóa hẳn. Thử mỏi cơ học đạt trên 100 nghìn chu kỳ, phù hợp gia đình và văn phòng nhỏ.
Khóa luôn có chìa cơ dự phòng với nòng chống dò bi; cơ cấu ly hợp an toàn tách tay nắm khi bị vặn mạnh, hạn chế truyền lực vào hộp số. Ngoài ra có công tắc cửa mở và cảm biến lệch cửa để báo chưa khép kín.

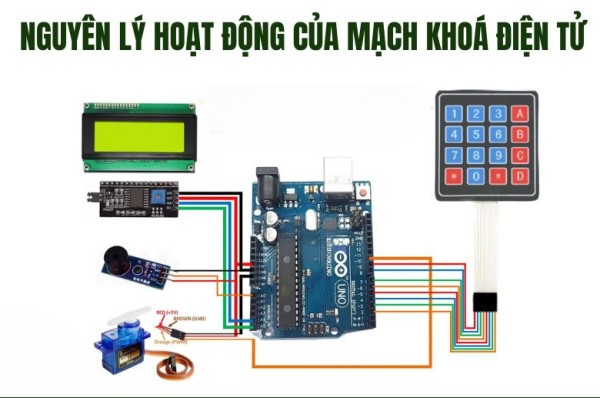

Sơ đồ vận hành và liên kết cảm biến
Mô hình khóa cửa điện tử mô phỏng toàn diện cách các bộ phận cảm biến phối hợp, xử lý tín hiệu và đóng/mở chốt bảo vệ.
Quy trình xử lý tín hiệu khi mở khóa
Khi người dùng chạm vân tay hoặc quét thẻ, cảm biến nhận diện và truyền dữ liệu về bảng mạch xử lý trung tâm. Trong khoảng 0,5 giây, vi điều khiển phân tích tín hiệu, đối chiếu thông tin lưu trữ và ra quyết định mở cửa hay từ chối.
Nếu hợp lệ, trung tâm phát lệnh đến mô tơ, đồng thời hiển thị đèn xanh hoặc phát âm thanh báo hiệu thao tác thành công. Quá trình nhận diện mã số cũng tuân thủ chu trình này nhưng có thêm lớp kiểm tra số ảo để phòng nhìn trộm.
Tất cả tín hiệu được mã hóa nội bộ, giúp chống lại nguy cơ sao chép hoặc truy cập trái phép. Khi tín hiệu bất thường, hệ thống tự động phát còi báo động và tạm ngừng nhận thao tác trong 2 phút.
Kết nối giữa cảm biến, vi xử lý và mô tơ
Cảm biến vân tay, thẻ từ và bàn phím đều kết nối tới vi điều khiển qua bus tín hiệu chống nhiễu, hạn chế sai lệch khi sử dụng nhiều lần trong ngày. Vi xử lý trung tâm giao tiếp với mô tơ thông qua mạch điều khiển công suất có chức năng chống quá tải và kiểm soát dòng điện vào.
Sau khi xác thực thành công, mạch cấp nguồn tức thời cho mô tơ, tạo mô-men xoắn đủ lớn (30–40 N·cm) để xoay chốt hoặc kéo chốt ra khỏi khung cửa. Sau mỗi chu trình, cảm biến vị trí sẽ kiểm tra trạng thái đóng/mở và trả phản hồi về mạch trung tâm.
Nếu phát hiện lỗi mô tơ hoặc cảm biến ngắt kết nối, bảng điều khiển sẽ phát cảnh báo bằng âm thanh hoặc tín hiệu nháy đèn đỏ, đồng thời ghi lại sự kiện vào bộ nhớ truy xuất.
Chu trình khóa tự động sau khi đóng cửa
Sau khi cửa được đóng lại, cảm biến trạng thái nhận biết cửa đã khép và truyền thông tin tới vi xử lý. Trung tâm sẽ kích hoạt chế độ khóa tự động, trong vòng 2–5 giây, mô tơ sẽ kéo chốt trở lại vị trí an toàn, đảm bảo cửa luôn được khóa chắc chắn.
Hệ thống còn tích hợp cảm biến lệch cửa giúp phát hiện tình trạng cửa chưa đóng kín; khi phát hiện, đèn cảnh báo sẽ sáng hoặc phát âm báo để nhắc nhở người dùng kiểm tra lại.
Một số mẫu còn có chức năng tự động vô hiệu hóa cảm biến khi cửa mở lâu quá thời gian cho phép, bảo vệ tối đa trước nguy cơ xâm nhập trái phép hoặc quên đóng cửa.
Chức năng từng bộ phận trong khóa điện tử
thành phần khóa thông minh phối hợp giữa phần cứng và phần mềm, đảm bảo hoạt động ổn định, an toàn và thuận tiện cho người dùng.
Vai trò của bảng điều khiển và mạch xử lý
Bảng điều khiển là “bộ não” của khóa, nơi mọi tín hiệu từ cảm biến, bàn phím hay thẻ từ đều được đưa về xử lý. Vi điều khiển trung tâm có nhiệm vụ phân tích dữ liệu, xác thực thông tin người dùng và phát lệnh đến mô tơ.
Cấu trúc mạch thường gồm vi xử lý 32-bit, bộ nhớ lưu tạm thời và mạch giao tiếp, cho phép phản hồi trong thời gian chỉ 0,3–0,8 giây. Mọi tín hiệu được mã hóa nội bộ để ngăn chặn sao chép hoặc tấn công tín hiệu.
Ngoài ra, mạch điều khiển còn tích hợp cảm biến nhiệt và bộ chống quá áp để bảo vệ linh kiện. Khi có dòng điện bất thường, hệ thống tự ngắt để tránh cháy hỏng, giúp tăng tuổi thọ thiết bị và đảm bảo an toàn khi sử dụng.
Hoạt động của bộ cảm biến và thiết bị nhận dạng
Cảm biến trong khóa điện tử gồm ba loại chính: cảm biến vân tay, cảm biến từ và bàn phím mã số. Cảm biến vân tay sử dụng công nghệ nhận dạng sinh trắc học, lưu và so sánh hình ảnh vân tay trong thời gian thực với dữ liệu gốc.
Thiết bị thẻ từ hoạt động theo tần số 13,56 MHz, truyền dữ liệu qua sóng điện từ tới đầu đọc. Khi tín hiệu hợp lệ, hệ thống lập tức cho phép mở khóa. Bàn phím mã số cũng có chế độ chèn số ảo giúp tránh bị quan sát trực tiếp.
Mỗi cảm biến đều có chức năng tự kiểm tra khi khởi động, nhằm phát hiện lỗi hoặc kết nối sai. Nếu phát hiện vấn đề, bảng điều khiển sẽ phát âm báo và ghi lại lỗi để thợ kỹ thuật dễ dàng khắc phục.
Cơ chế chốt khóa và mở khóa tự động
Sau khi hệ thống xác thực người dùng hợp lệ, mạch điều khiển truyền tín hiệu đến mô tơ mini nằm trong thân khóa. Mô tơ này tạo ra mô-men xoắn khoảng 30–40 N·cm để xoay trục chốt hoặc kéo lẫy gài ra khỏi khung cửa.
Khi cửa được đóng lại, cảm biến trạng thái nhận biết vị trí chốt và kích hoạt cơ chế khóa tự động trong vòng 2–3 giây, đảm bảo cửa luôn trong trạng thái an toàn. Ngoài ra, chốt cơ được làm từ thép không gỉ 304, chịu lực tác động trên 200 kg, chống cạy phá hiệu quả.
Một số mẫu khóa cao cấp còn trang bị cơ chế “ly hợp an toàn”, giúp tách tay nắm khỏi trục truyền động khi có lực cưỡng bức. Cơ chế này không chỉ bảo vệ khóa mà còn tăng tuổi thọ cơ học cho toàn bộ hệ thống.
Ưu điểm công nghệ và khả năng bảo mật
thiết kế khóa thông minh mang đến trải nghiệm tiện lợi, an toàn và vượt trội nhờ công nghệ hiện đại cùng cơ chế bảo mật tiên tiến.
Độ an toàn cao và chống sao chép chìa
Khóa điện tử sử dụng hệ thống mã hóa AES hoặc tương đương, đảm bảo mọi tín hiệu truyền giữa bảng điều khiển và cảm biến đều được mã hóa nhiều lớp. Điều này giúp loại bỏ nguy cơ sao chép dữ liệu hoặc truy cập trái phép bằng thiết bị chuyên dụng.
Ngoài ra, chìa cơ dự phòng đi kèm thường có rãnh cắt bi động, cấu trúc thay đổi sau mỗi lần sản xuất nên gần như không thể sao chép bằng các máy cắt khóa thông thường. Ổ cơ còn có cơ chế bi lệch chống dò, tăng độ an toàn vật lý cho người dùng.
Các dòng cao cấp tích hợp cảm biến chống phá, khi có lực cạy hoặc rung mạnh sẽ phát âm báo 70–90 dB và vô hiệu hóa thao tác trong vài phút, đảm bảo hệ thống vẫn hoạt động ổn định sau nhiều năm sử dụng.
Tự động khóa khi không sử dụng
Cảm biến cửa sẽ phát hiện khi cửa được khép kín và gửi tín hiệu về trung tâm xử lý. Sau khoảng 3–5 giây, mô tơ kích hoạt cơ chế tự động khóa để chốt an toàn hoàn toàn ăn sâu vào khung cửa.
Tính năng này giúp người dùng không lo quên khóa cửa, đặc biệt hữu ích trong môi trường gia đình có trẻ nhỏ hoặc người cao tuổi. Một số mẫu còn hỗ trợ cài đặt thời gian khóa tự động linh hoạt từ 5 đến 30 giây tùy nhu cầu.
Trong trường hợp cửa chưa đóng khít, cảm biến lệch sẽ phát cảnh báo âm thanh hoặc ánh sáng, giúp người dùng nhận biết và thao tác lại kịp thời, đảm bảo an toàn tuyệt đối.
Vật liệu hợp kim cao cấp, chống gỉ sét
Thân khóa được chế tạo từ hợp kim kẽm đúc hoặc inox 304, chịu lực tác động trên 200 kg và chống ăn mòn trong môi trường độ ẩm cao. Lớp bề mặt phủ sơn tĩnh điện hoặc anod hóa dày 60–80 µm giúp ngăn oxi hóa và trầy xước.
Mặt trước dùng kính cường lực 2 mm, chống bám vân tay và chống tia UV giúp bề mặt luôn sáng bóng. Cấu trúc kín khít kết hợp gioăng cao su chống nước đạt chuẩn IP54–IP65 cho phép sử dụng ngoài trời.
Các chi tiết bên trong như chốt, trục, và tay nắm đều được gia công chính xác để vận hành trơn tru, đồng thời hạn chế biến dạng khi chịu nhiệt hoặc va đập mạnh.

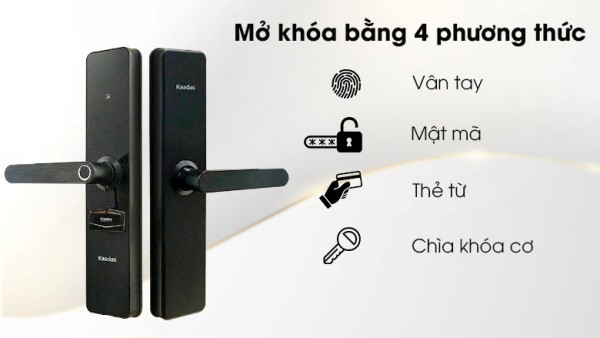

Tích hợp nhiều phương thức mở khóa
Khóa điện tử hiện đại cho phép mở bằng vân tay, thẻ từ, mã số, chìa cơ và kết nối di động qua Bluetooth hoặc WiFi. Mỗi phương thức đều được mã hóa riêng biệt, đảm bảo an toàn cao và thuận tiện khi sử dụng trong nhiều tình huống.
Người dùng có thể cài đặt quyền truy cập cho từng thành viên trong gia đình, kiểm soát lịch sử mở cửa và xóa quyền tạm thời chỉ bằng vài thao tác. Một số dòng còn hỗ trợ mở từ xa thông qua ứng dụng di động hoặc thậm chí nhận diện khuôn mặt.
Tính năng đa dạng này không chỉ tăng tính linh hoạt mà còn giúp khóa điện tử trở thành giải pháp an ninh toàn diện cho mọi loại cửa trong gia đình, văn phòng và khách sạn hiện đại.
